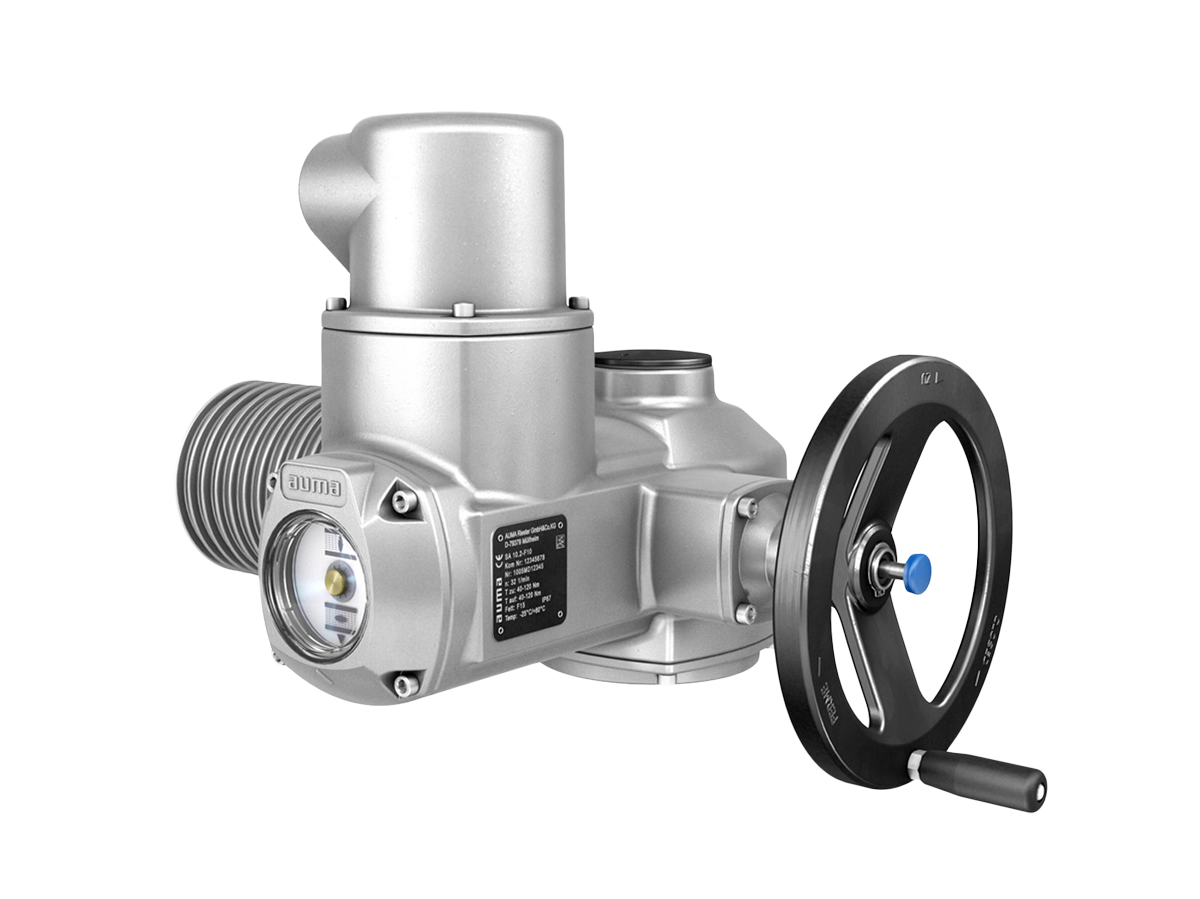

Электропривод AUMA тип SQ 220V

Для арматуры с моментом 80 Н·м выбирается типоразмер SQ с ближайшим бóльшим номинальным моментом из линейки (например, SQ 07.2 до 90 Н·м), к нему обязательно закладывается запас 15–20% на возможное закисание уплотнений. Если задвижка с неполным углом, стоит отдельно уточнить, что многооборотный SQ работает в паре с червячным редуктором или напрямую на выдвижной шпиндель. Специалисты Lider-Isk помогут сверить ваш опросный лист с фактическим моментом и предложат типоразмер со склада или под быстрый заказ.

Ряд моделей SQ поставляется с однофазным двигателем 220 В и конденсаторной схемой, время хода при этом соответствует паспортному для выбранного типоразмера. Если указано просто «220 В», нужно уточнить род тока: трёхфазное исполнение 220 В встречается реже и может потребовать преобразователя. В любом случае фактическое время полного хода зависит от передаточного числа редуктора, которое выбирается под конкретную арматуру.

Замеряется наружный диаметр и форма выступающего штока (квадрат, шпонка, два лыски), а также межцентровое расстояние крепёжных отверстий на фланце арматуры — по ним определяется стандартный размер ISO 5211 (например, F05, F07). Под этот размер подбирается ответная часть привода SQ, а муфта заказывается расточкой под фактический шток. В Lider-Isk можно запросить габаритный чертёж SQ под ваш замер и сразу заказать комплект крепежа с муфтой, чтобы избежать доработок на объекте.

Базовая серия SQ рассчитана на запорный режим S2 15 мин с ограниченной частотой включений (обычно до 10–15 циклов в час), длительная работа в регулирующем режиме без дополнительной опции не рекомендуется. Для управления по аналоговому сигналу 4–20 мА привод дооснащается платой позиционера (например, AUMATIC), что позволяет точно позиционировать шток. Если циклов более 30 в час, лучше рассмотреть серию SAVEX — инженеры Lider-Isk помогут подобрать нужное исполнение с защитой от перегрева.

С каждым приводом передаётся заводской паспорт с протоколом испытаний, декларация соответствия ЕАЭС и руководство по монтажу на русском языке. Официальная гарантия — 18 месяцев с даты отгрузки, при условии соблюдения инструкций по установке. Складские позиции SQ 220В под наиболее ходовые моменты обычно отгружаются в течение 1–2 рабочих дней с доставкой по РФ.
