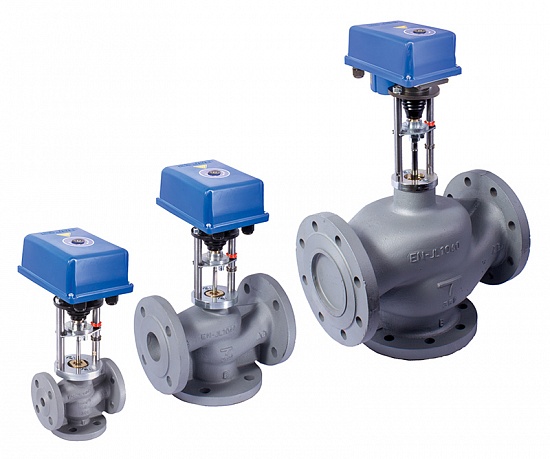

Клапана трехходовые ВКТР

Подбор начинается с расчёта требуемого объёмного расхода теплоносителя и перепада давления на клапане в полностью открытом положении. По этим данным вычисляется расчётный Kvs, ближайшее большее значение которого выбирается из линейки ВКТР. Условный диаметр Ду определяют после выбора Kvs с учётом скорости потока и типоразмера клапана. Инженеры Lider-Isk на этапе запроса помогут проверить расчёт и исключить ошибки, особенно при комплектации насосных смесительных групп.

Клапаны ВКТР монтируются на трубопроводе в любом положении, кроме установки приводом вниз – это гарантирует свободное перемещение штока и исключает задиры. На корпусе нанесены мнемонические стрелки: порт А – вход первичного горячего теплоносителя, порт В – вход обратного/охлаждённого потока, порт АВ – общий выход смешанного потока. В разделительном режиме направления портов интерпретируются зеркально по документации к конкретному типоразмеру. Схемы обвязки с учётом разных режимов мы прилагаем к отгрузочному комплекту.

Корпус изготавливается из латуни или высокопрочного чугуна (в зависимости от типоразмера), шток – из нержавеющей стали, седло и уплотнительные кольца – из износостойкого PTFE или EPDM. Такое исполнение обеспечивает совместимость с водой, водно-гликолевыми смесями до 50% и другими неагрессивными теплоносителями. Температурный диапазон стандартного исполнения – до 120°C при соответствующем номинале по давлению. Если среда отличается от стандартной, при запросе уточните химический состав, чтобы подтвердить стойкость материалов.

В стандартном исполнении ВКТР оснащается плунжером с линейной или равнопроцентной характеристикой в зависимости от заказанной конфигурации. На объекте характеристика может быть скорректирована только механической заменой плунжера на соответствующий ЗИП-комплект с другой кривой, если это предусмотрено конструкцией серии. Привязка к управляющему приводу с возможностью изменения настройки по току не меняет гидравлическую характеристику самого клапана, поэтому исходный тип плунжера крайне важно согласовать на этапе подбора.

Обязательным является сетчатый фильтр-грязевик с размером ячейки не более 0,5 мм, установленный на подающем трубопроводе перед портом А, а также балансировочный вентиль или ручной запорный кран на байпасе для наладки перепада. Запорные шаровые краны до и после клапана серьёзно упрощают демонтаж для ревизии без слива системы. В Lider-Isk можно заказать весь обвязочный узел комплектно, включая присоединительные фитинги и манометры, что исключает нестыковки по присоединительным размерам.
