Отводы секторные СК 2109-92

Подбирайте отвод по условному проходу (Ду) — он должен полностью совпадать с диаметром трубопровода по внутреннему или наружному диаметру в зависимости от проектной привязки. Толщина стенки отвода выбирается равной или ближайшей большей к стенке стыкуемой трубы, чтобы обеспечить качественную сварку без ослабления сечения. Если у вас нестандартное сочетание параметров, специалисты Lider-Isk помогут сверить номера позиций по спецификации и подобрать отводы из складской программы или запустить их в производство.

Для хозяйственно-бытовой и ливневой канализации обычно применяют сталь 20 — она хорошо сваривается и достаточна при отсутствии химической агрессии. Если среда содержит повышенную влажность, хлориды или возможны низкие температуры, оправдана низколегированная сталь 09Г2С. Для кислых или химически активных стоков следует выбирать нержавеющую сталь 12Х18Н10Т, которая идёт под заказ. Мы поставляем секторные отводы во всех трёх марках с сертификатами заводов-изготовителей, подтверждающими химический состав и механические свойства металла.

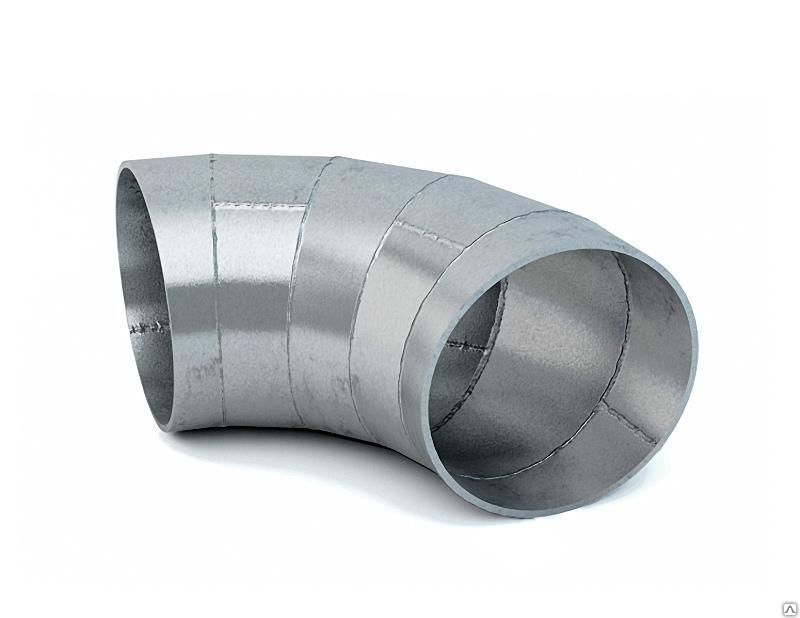

Да, отводы по СК 2109-92 изготавливаются сварными из двух или трёх секторов (для угла 90°), поэтому имеют продольные и кольцевые заводские швы. Подготовка кромок под приварку к трубе выполняется с фаской 25–30° при толщине стенки свыше 3 мм, что обеспечивает полный провар. Все заводские сварные соединения проходят визуальный и зачастую ультразвуковой контроль, а при заказе в Lider-Isk можно согласовать дополнительные методы НК для ответственных участков трубопровода.

На каждую партию мы предоставляем паспорт (свидетельство об изготовлении) с указанием номера партии, марки стали, фактических размеров, сведений о сварке и результатах гидравлических или радиографических испытаний, если они проводились. К паспорту прилагается копия сертификата на металлопрокат от металлургического комбината. В Lider-Isk документация готова к моменту отгрузки, что позволяет вам сразу предъявить её техническому надзору без задержек.

На изометрической схеме каждый поворот трассы обозначен углом и радиусом — для отводов по СК 2109-92 угол поворота (15°, 30°, 45°, 60°, 90°) прямо задаёт типоразмер отвода. Считаете число поворотов каждого угла, не забывая, что одно направленное изменение направления, например, 90° с радиусом R=1,5Ду, — это один секторный отвод. Суммируете по всем номерам линий, и предварительную ведомость можно сразу отправлять в Lider-Isk: наши инженеры проверят сборку узлов и переведут чертёжную изометрию в заказную спецификацию без ошибок.
