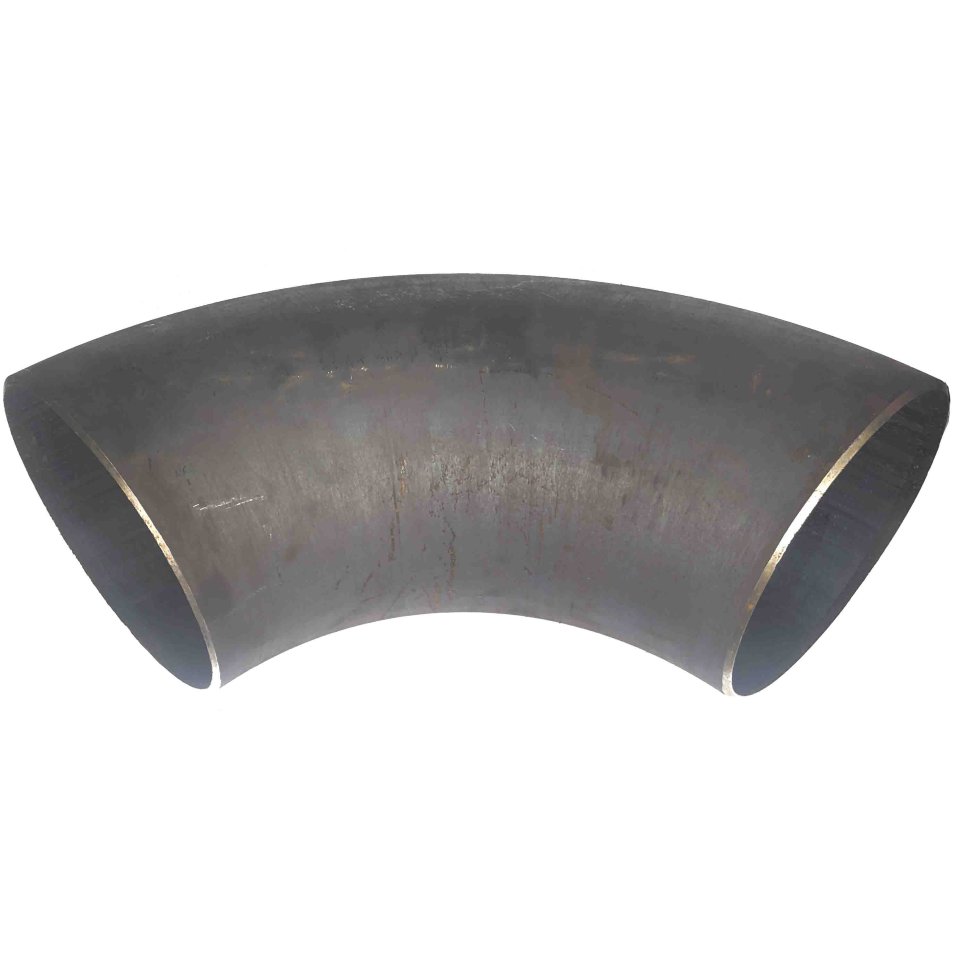

Отводы ГОСТ 17375-01

Отводы по геометрии ГОСТ 17375-01 изготавливают не только из углеродистой стали, но и из нержавеющей 12Х18Н10Т — это стандартная практика для химстойких сред. Стали 20 и 09Г2С применяют для воды, пара и неагрессивных продуктов, причём 09Г2С предпочтительнее при низких температурах благодаря ударной вязкости. Заказывая в Lider-Isk, вы можете сразу указать нужную марку стали под среду, и мы подберём отвод с полным пакетом сертификатов на металл.

Отвод по ГОСТ 17375-01 выбирают с той же толщиной стенки, что и основная труба, или с ближайшей большей из сортамента — это обеспечивает равнопроходность и качественный провар. При рабочем давлении Ру25 для Ду100 типовые стенки лежат в диапазоне 4,0–5,0 мм, но точное значение необходимо сверить с проектной спецификацией. Менеджеры Lider-Isk по вашему запросу проверят наличие отводов точно под трубу и помогут избежать перепада толщин в стыке.

Да, ГОСТ 17375-01 распространяется именно на крутоизогнутые бесшовные отводы — это исключает продольный сварной шов и снижает риск дефектов при циклических нагрузках. При приёмке осмотрите тело детали: следов сварного шва быть не должно, а в паспорте на изделие должен быть чётко указан способ изготовления 'бесшовный'. Lider-Isk сопровождает каждую партию паспортами и сертификатами соответствия, где зафиксирован метод производства.

Отводы по ГОСТ 17375-01 поставляются с заводской разделкой кромок под сварку: для стенки от 3 мм и выше стандартно выполняется V-образная фаска с углом порядка 30° и притуплением. Если ваша труба имеет такую же толщину стенки и тот же класс подготовки, доработка не требуется; для тонкостенных труб фаска может отсутствовать — тогда её наводят по месту. При заказе уточните у наших консультантов фактическую геометрию торцов: со склада Lider-Isk отгрузим отвод с разделкой, полностью готовой к стыковке.

По изометрии считают каждый поворот, ориентируясь на угол, указанный в спецификации: стандартные отводы ГОСТ 17375-01 поставляются с углами 90°, 60°, 45°, 30° и другими. Для точного расчёта учитывайте, что один отвод 45° занимает меньше места и даёт меньше сварных стыков, чем два по 22,5°; также не дублируйте сварные косые врезки. Специалисты Lider-Isk проверят спецификацию по чертежу, исключат избыточные позиции и соберут полный комплект прямо из наличия с отгрузкой в один адрес.
