Регулятор перепада ВРПД

Для подбора типоразмера ВРПД необходимо сопоставить расчётный расход на участке с располагаемым перепадом давления, который вы планируете поддерживать. По паспортной таблице Kvs выбирают клапан, у которого требуемый расход попадает в диапазон устойчивого регулирования (обычно от 25% до 100% от Kvs). Специалисты Lider-Isk помогут проверить выбор по исходным данным и уточнят заводскую комплектацию под нужный Ду со склада.

Перепад давления у ВРПД настраивается в пределах рабочего диапазона, как правило, от 0,05 до 0,3 бар или от 0,1 до 0,6 бар — конкретное значение зависит от исполнения пружины. Уставку задают вращением регулировочного винта по шкале на блоке настройки; заводская настройка обычно соответствует нижней границе диапазона. Точную регулировку проводят на работающей системе под контролем манометров, а зафиксировать настройку помогает стопорная гайка.

Регулятор перепада ВРПД монтируется на подающем или обратном трубопроводе строго по стрелке на корпусе, а импульсную трубку подключают к точке стабильного давления (например, через капиллярный отбор с вентилем). Для корректной работы рекомендуется выдержать прямые участки не менее 5 Ду до и 2 Ду после регулятора, исключив резкие сужения перед входом. При заказе в Lider-Isk мы поможем разобраться со схемой обвязки и подобрать импульсные фитинги под конкретный диаметр.

До регулятора обязательно устанавливают сетчатый фильтр-грязевик с размером ячейки не более 0,5 мм, чтобы защитить седло и импульсные каналы от засора. Для контроля настройки полезно смонтировать манометры на импульсных линиях до и после клапана, а при необходимости — запорную арматуру для демонтажа. Lider-Isk может укомплектовать заказ фильтром и манометрами нужного типоразмера, отгрузив всё одной поставкой.

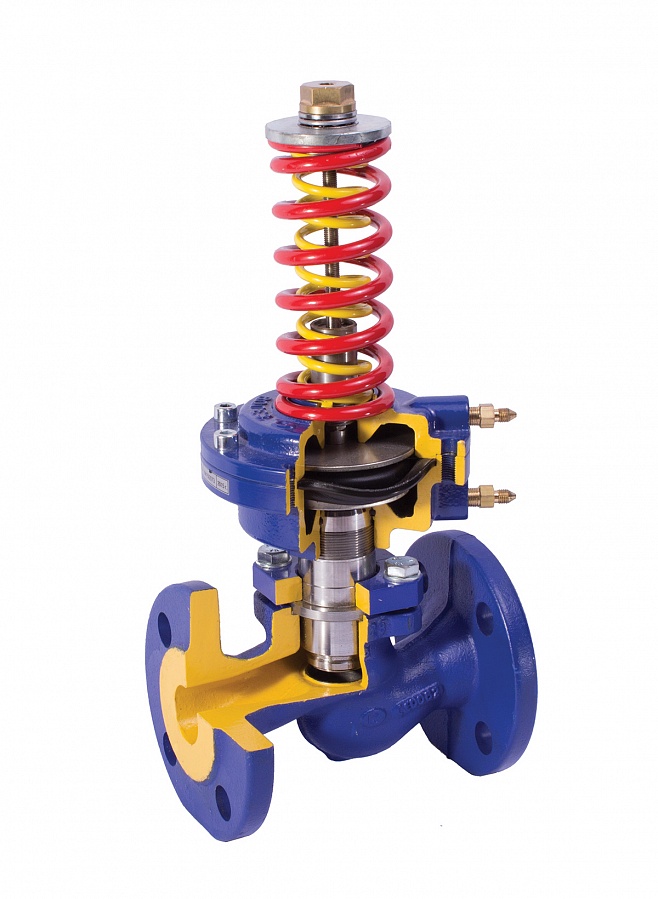

Корпус ВРПД изготавливается из латуни или чугуна (в зависимости от Ду), седло — из коррозионностойкой латуни или нержавеющей стали, а мембрана — из армированного EPDM. Стандартное исполнение рассчитано на воду и водно-гликолевые смеси с температурой до 110…130 °С и давлением до 1,6 МПа. Для агрессивных сред, масла или пара требуется уточнять исполнение по техническому каталогу производителя.
