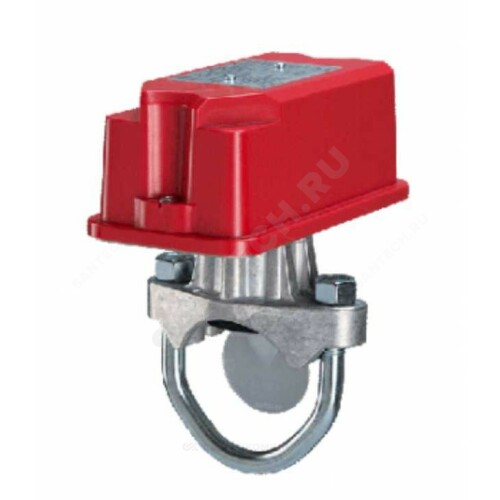

Сигнализатор потока жидкости VSR TYCO

Модель VSR выпускается в нескольких исполнениях по диаметру условного прохода и способу врезки — муфтовом или фланцевом. Ориентируйтесь на Ду, указанный в гидравлической схеме АУПТ, и сопоставляйте с маркировкой конкретного модификатора VSR (например, муфтовый под горизонтальный монтаж или фланцевый для узлов обвязки насосной). Если требует уточнения совместимость с уже смонтированной трубной развязкой, специалисты Lider-Isk помогут сверить характеристики по опросному листу — на складе часто держат все ходовые типоразмеры с готовыми паспортами.

В VSR встроен пневматический ретард-механизм, позволяющий плавно выставить задержку переключения контактов в диапазоне от 0 до 90 секунд. Практика показывает: значение 30–50 секунд надёжно отсекает кратковременные броски давления при запуске жокей-насоса и гидроудары, но гарантирует устойчивый сигнал «Поток» при реальном вскрытии спринклера. Точную уставку подбирают по характеристикам сети и настройкам узла управления — датчик не должен срабатывать раньше, чем откроется сигнальная задвижка.

Стандартно реле сигнализатора оснащено двумя перекидными контактами SPDT — этого достаточно, чтобы одновременно замкнуть цепь светозвукового оповещения и выдать дискретный сигнал на приёмно-контрольный прибор пожарной сигнализации. Одна группа работает на запуск сирены или мониторинг открытия спринклера, вторая формирует сухой контакт для диспетчеризации. В комплекте с каждым прибором Lider-Isk отгружает паспорт со схемой коммутации и сертификатами — монтажникам остаётся лишь соблюсти требования по максимальному напряжению на контактах.

Для приёмки объекта необходим действующий сертификат соответствия требованиям ТР ЕАЭС 043/2017 (либо пожарный сертификат по прежней форме) именно на модель VSR. В пакете также потребуется паспорт завода-изготовителя с отметкой о приёмке ОТК. При заказе в Lider-Isk комплект заверенных копий отправляется вместе с товаром, поэтому сюрпризов на этапе итоговой проверки не возникает — документы полностью соответствуют декларируемой серии TYCO.

Замена возможна только на сертифицированный сигнализатор потока с идентичной геометрией проточной части, тем же Ду и типом присоединения, а главное — с совпадающей характеристикой гидравлического сопротивления, чтобы не нарушить расчёт сети. VSR задаёт высокую планку по чувствительности и надёжности ретард-узла, поэтому при выборе аналога обязательно сверяйте кривую срабатывания. В Lider-Isk есть и оригинальные позиции TYCO в наличии, и проверенные импортозамещающие варианты — инженер поможет подобрать узел точно под спецификацию, без потери управляемости спринклерной секции.
