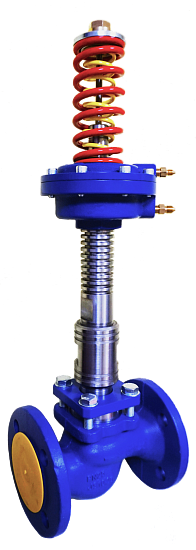

Регулятор перепада ВРДП (пар)

Ориентируемся на пропускную способность Kvs, которую пересчитывают с учётом плотности пара. По подающему и обратному давлению и требуемому перепаду подбирают клапан, где расчётный Kvs попадает в диапазон 20–80 % хода штока. Инженеры Lider-Isk помогут выполнить расчёт, если пришлёте опросный лист с параметрами пара.

На заводе пружина настройки обычно ослаблена или установлена на середину диапазона уставок. Точное значение перепада выставляется при пусконаладке вращением регулировочной гайки по манометрам на импульсных линиях. Паспорт изделия с картой настроек идёт в комплекте.

Для перегретого пара может потребоваться стальной корпус и термостойкая мембрана из EPDM или металлическая. У моделей ВРДП от ВОГЕЗ параметры различаются: чугунные до 200 °С и ~1,6 МПа, стальные – до 300 °С и выше. Уточняйте в карточке товара или запрашивайте у нас опросный лист, чтобы исключить ошибку.

Устанавливают строго горизонтально, приводом вниз, с прямыми участками не менее 5 Ду до и после. Перед регулятором обязателен фильтр-грязевик, а импульсные трубки заводят с уклоном и через конденсационные петли для защиты мембранного блока от горячего пара. Всю обвязку (фильтры, манометры, импульсную трубку) можно подобрать здесь же, на Lider-Isk.

Основной расходник – мембрана: при работе на паре её ресурс сокращается, рекомендуется профилактическая замена раз в 2-3 года в зависимости от интенсивности. В ремкомплект также входят уплотнительные кольца и прокладки седла. Оригинальные ЗИП для ВРДП ВОГЕЗ всегда есть на складе Lider-Isk, отгружаем в день заказа.
