Насосное оборудование Vodotok

О бренде Vodotok

Поверхностные и фланцевые циркуляционные помпы, а также компактные автономные канализационные станции — все это выпускается под маркой Vodotok (Китай). В России бренд представлен с 2013 года через компанию Vodotehnika, продукция сертифицирована по ISO‑9001 и VDE, а продавцы отмечают её как надёжное и недорогое решение для бытовых и коммерческих систем

Vodotok объединяет такие линейки:

• LRS, XRS, WRS — циркуляционные агрегаты (как с резьбовым, так и фланцевым подключением);

• WPB — компактные циркуляционные блоки с электронной регулировкой;

• Канализационные станции НК-100 и НК-400 — готовые модули с измельчителем для слабозагрязнённой воды.

Устройство и принципы работы

Циркуляционные узлы LRS / XRS / WRS / WPB

Все насосы имеют мокрый ротор: рабочее колесо установлено прямо в жидкости, она смазывает подшипники и охлаждает мотор — без постороннего шума и наладки. Корпус — литой чугун, вал — нержавеющая сталь, статор обмотан медью, уровень IP42–44. Немагнитный двигатель термозащищён, диапазон работы лифта составляет от +1 до +110 °C (XRS и WRS) при давлении до 10 бар

Серия WPB — уменьшенная (до 45 Вт), адаптированная для компактных контуров. Корпус — алюминий/пластик, есть электронный розлив и клапан для сброса воздуха, максимальный дебит до 50 л/мин, напор до 6 м при гарантии 6 мес

Модели с фланцами: как серии отличаются

• XRS‑F и WRS‑F — вариации фланцевых версий стандартных моделей LRS и WRS.

• WRS‑F 40–1100 рассчитан на подачу до 19 м напора и 13,8 м³/ч при давлении до 10 бар. Типовое фланцевое подключение DN 40–50 / 1½″–2″ позволяет работать с теплоносителем до +110 °C, конструкция герметичная и устойчивая к химии и твердым примесям (до 0,2 мм)

Характерное отличие:

• LRS — бюджетные, компактные, рассчитаны на нижние этажи, площадь до ~21 л/мин, напор до 4 м

• XRS — чуть мощнее, с регулировкой скорости (38/53/72 Вт), до 68 л/мин и 5 м подъёма, предусмотрены клеммные коробки, випуск воздуха, три рабочих режима мощности

• WRS — полноразмерные циркуляционные помпы (до 24 м³/ч, напор до 19 м, мощность до 1,5 кВт), чаще в фланцевом корпусе

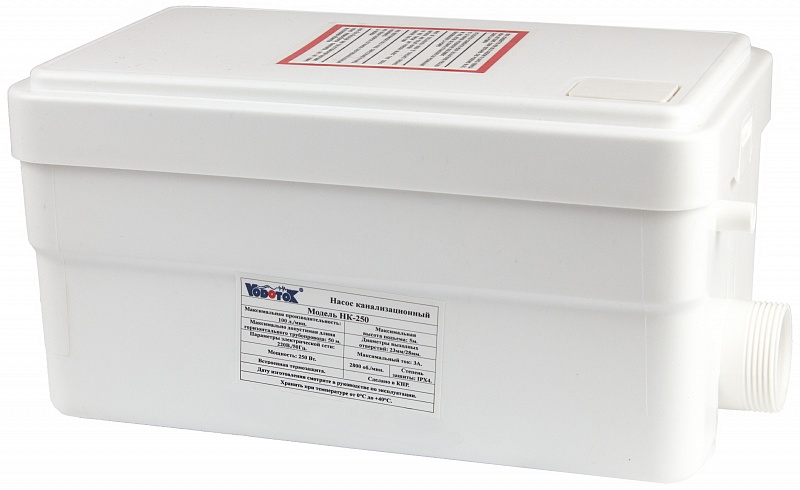

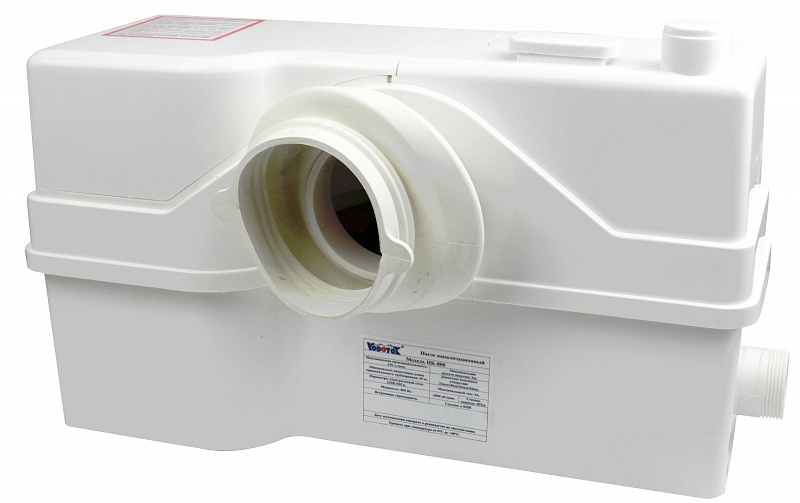

Станции НК‑100 / НК‑400

Это готовые мини‑КНС: внутри — измельчитель из AISI‑304, мотор 0,4–0,6 кВт (220 В), объём подачи до 8,7 м³/ч, напор до 8–9 м. Станции автоматически откачивают сточные воды со стиральной машины, раковины, душевой и унитаза. Защитной фишкой является встроенная термозащита и уровень pH 4–10, что исключает аварии и засоры при частом использовании

Где и как применяется:

1. Отопление и тёплые полы — модели LRS/XRS подбирают под локальные контуры в коттеджах, таунхаусах или системах сантехники.

2. Циркуляционные петли в многоконтурных системах — WRS‑серия на объектах типа домохозяйств, небольших цехов, систем охлаждения.

3. ГВС и кондиционеры — при рециркуляции горячей воды или охлаждающих растворов.

4. Станции сточной воды (КНС) — квартиры или коттеджи ниже уровня трубы 50 мм, локации без самотека. Vodotok работает как преобразователь напора от раковины, бойлера, стиральной машины, душевой при невозможности загнать трубы под уклон.

5. Промышленные или коммерческие нужды — WRS‑серия подходит для насосной подпитки охладителей, технической воды, подачи во вспомогательные инженерные узлы.

Установка и эксплуатация

Подготовка и монтаж

• Обязательно установить фильтр грубой очистки перед насосом.

• LRS/XRS располагают горизонтально, WRS можно устанавливать и на универсальное основание; место защищено от мороза и прямых солнечных лучей.

• Кабель не должен касаться трубы, для питания обязателен заземлённый щитовой ввод. При монтаже фланцев версии XRS‑F или WRS‑F подача должна обеспечиваться ровной поверхностью и гладким входом жидкости.

Пуск и ввод в эксплуатацию

1. Отключить систему, при необходимости прокачать воду вручную (перелив в петле);

2. Установить насос в нужную позицию;

3. Проверить направление вращения перед подключением (у XRS — для многоскоростной модели);

4. Первую работу провести с минимальным наполнением, постепенно дозаполняя корпус.

Профилактика и техническое обслуживание

• Раз в 3–6 мес проверка: шумность, ток потребления, отсутствие вибрации, работа термозащиты.

• Замена рабочих частей требуется не ранее чем через 8–10 лет; при тяжёлых условиях (например песок) — каждые 3–5 лет.

• У КНС Vodotok НК важно регулярно осматривать корзину и поддерживать герметичность в местах прохода кабеля.

Преимущества оборудования Vodotok

• Удобный подбор — LRS‑XRS‑WRS подходят под любой контур: от бытового до промышленного.

• Материалы и конструкция — чугунный корпус, графитовые/пластиковые крыльчатки, сталь ручного обмена вала и двигателя. Рабочая температура до +110 °C, давление до 10 бар.

• Минимальное обслуживание — мокрый ротор и термозащита продлевают срок службы до 10 лет без капитального ремонта.

• Цены под контролем — доступные решения с гарантией до 12 месяцев, даже для больших фланцевых версий.

• Малогабаритность и легкость — особенно LRS и WPB идеальны для ограниченного пространства.

• Автоматизация КНС — станции комплектуются измельчителем и внутренним реле, не требуют монтажа дополнительной автоматики и баков с прессостатами.

FAQ — 10 частых вопросов о Vodotok

1. Какую серию выбрать для системы «тёплый пол + бойлер»?

   — LRS или XRS под ваш контур, производительность до 50 л/мин и напором до 5 м достаточно для типичной квартиры или коттеджа.

2. Чем отличается WRS от XRS?

   — WRS — мощнее и чаще фланцевый, применяется в промышленных/больших контурах; XRS — однофазный, компактный и с регулировкой мощности.

3. HP или рукав на WPB?

   — Она предназначена для небольших замкнутых контуров — если нужна работа на ~24 часа, лучше выбрать LRS/XRS.

4. Нужен ли обратный клапан?

   — Рекомендуется использовать на всех моделях, особенно при горизонтальном монтаже и когда возможность обратного хода жидкости высока.

5. Насколько шумно?

   — Все модели с мокрым ротором практически бесшумны — шум выходит на уровне 35–45 дБ, как тихий холодильник.

6. Можно ли перекачивать химию или антифриз?

   — Нет. Только чистая вода с твёрдыми частицами до 0,2 мм и pH от 5 до 8 разрешены.

7. Станции НК‑100 и НК‑400 подключаются к какой нагрузке?

   — До 145 л/мин, до 8–9 м напора, подходят под до 4 сантехнических приборов (в КНС‑400) или до 6 (в НК‑100 при правильной компоновке).

8. Нужно ли заземление?

   — Да, для защиты от утечки тока и стабильной работы термозащиты обязательна заземлённая сеть.

9. Что делать при перепаде температуры +/−?

   — Установить насос в защищённое помещение, при возможных заморозках воду из него слить; все модели не рассчитаны на работу при −20 °C.

10. Есть ли документы и инструкции по подбору?

    — Да. Каждый насос комплектуется паспортом, кривыми напора, схемой подключения и графиком производительности — обычно во всех SKU на сайте Vodotehnika.

Циркуляционные агрегаты, фланцевые помпы и мини‑КНС Vodotok — это практичный набор решений для монтажа отопления, водоснабжения и санитарных стоков. Широкий диапазон моделей, надежная конструкция, простая эксплуатация и разумная стоимость делают эти устройства привлекательными как для профессионалов, так и для конечных пользователей.
