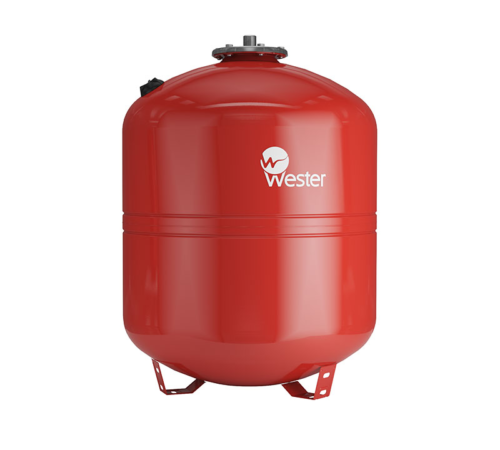

Бак расширительный WESTER WRV 100 л 25 бар WRV100-25

Расширительный бак WESTER WRV 100 л 25 бар (WRV100-25) предназначен для компенсации температурного расширения теплоносителя в замкнутых системах отопления. Данная модель разработана для работы при максимальном давлении 25 бар и обладает объёмом 100 литров.

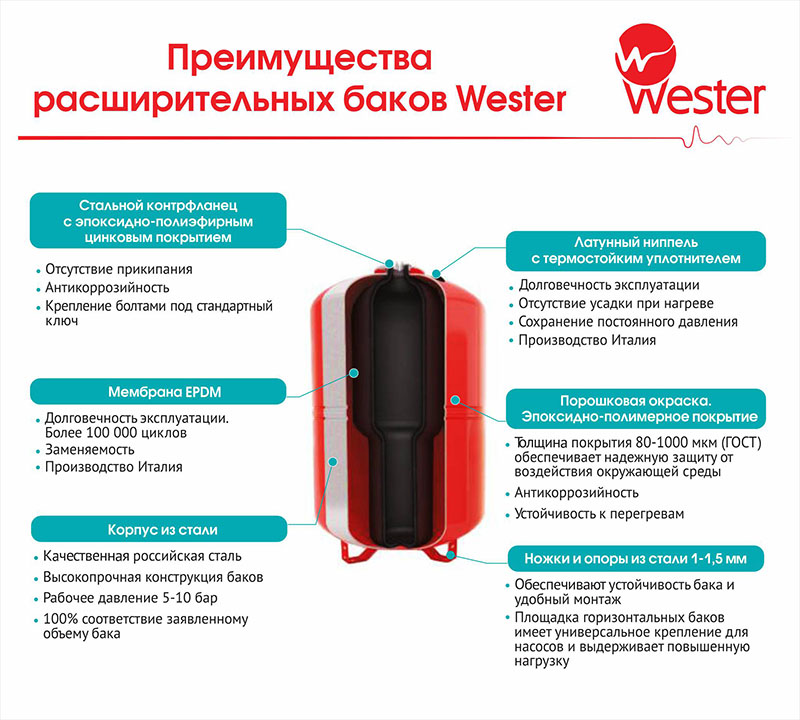

Конструкция и материалы:

Корпус бака изготовлен из высококачественной углеродистой стали и имеет наружное покрытие из эпоксиполиполиэфира красного цвета (RAL 3020), что обеспечивает надежную защиту от коррозии и долговечность эксплуатации. Заменяемая мембрана выполнена из EPDM и разделяет бак на две камеры:
– Воздушная камера – пространство между металлическим корпусом и мембраной, которое предварительно накачивается воздухом до 4 бар;
– Водяная камера – внутренняя полость мембраны, где находится теплоноситель, не контактирующий с металлическими стенками.
Ниппель изготовлен из латуни, а контрфланец выполнен из углеродистой стали с эпоксиполиполиэфирным покрытием (RAL 3020).

Конструкция бака и монтаж:

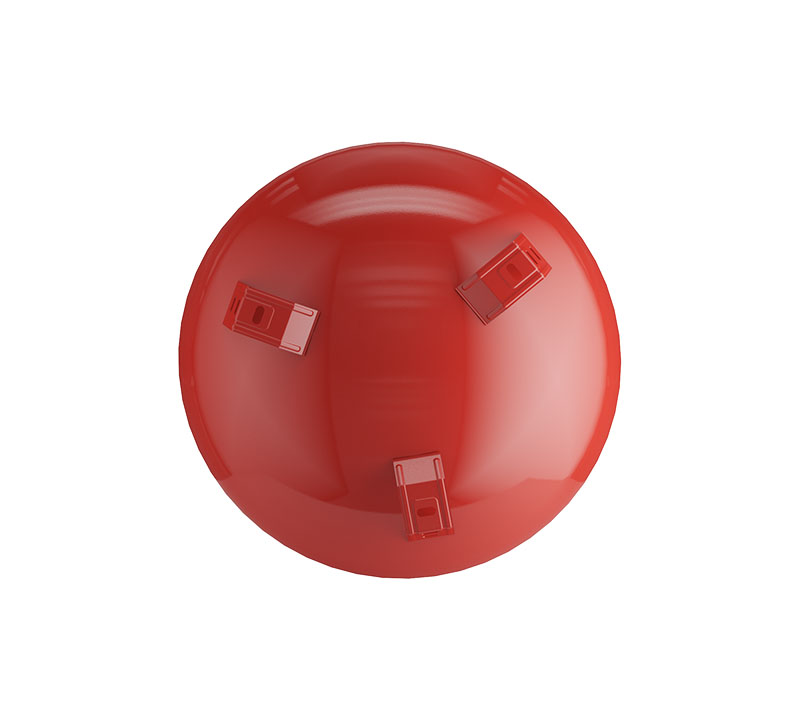

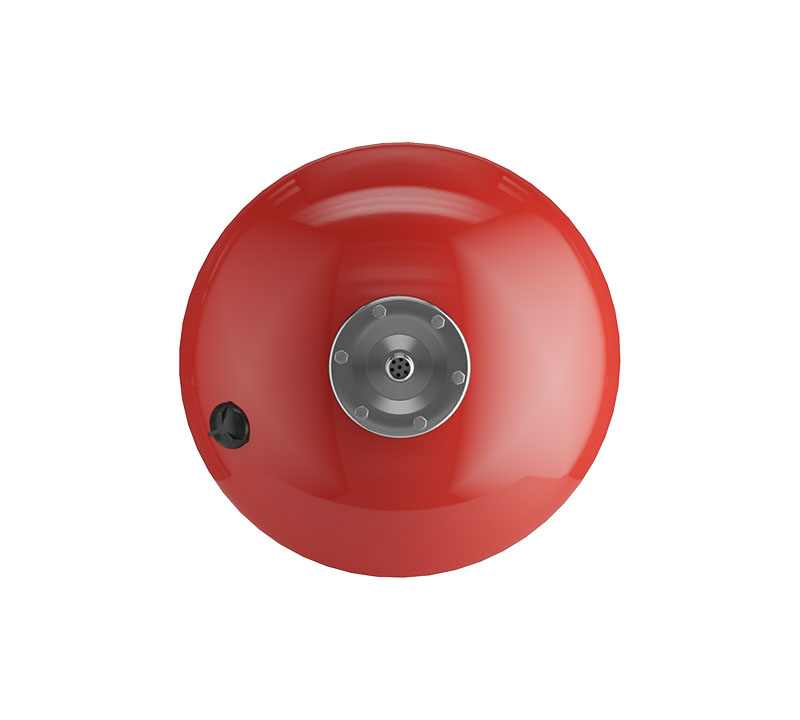

Бак имеет вертикальное исполнение и предназначен для напольного монтажа на устойчивых опорах. Подключение к системе осуществляется сверху через соединительный узел с наружной резьбой 1 дюйм. Допустимая рабочая среда – вода с температурой от +1°C до +100°C, а также растворы гликолей до 50%.

Технические характеристики:
– Объём: 100 литров
– Рабочее давление: до 25 бар
– Предварительное давление в воздушной камере: 4 бар
– Материалы корпуса: углеродистая сталь с покрытием из эпоксиполиполиэфира (RAL 3020)
– Мембрана: EPDM
– Соединительные элементы: латунный ниппель и углеродистый контрфланец с покрытием (RAL 3020)

Рекомендации по установке и эксплуатации:

Разместите бак в месте, защищённом от ударов, вибраций и атмосферных осадков, чтобы избежать механических повреждений и нарушения герметичности.
При подключении мембранного бака к трубопроводу обязательно установите отключающий кран и кран для опорожнения, что облегчит обслуживание.
Перед монтажом подключите компрессор к ниппелю и накачайте воздушную камеру до расчетного давления (4 бар).
При испытании системы отопления с давлением, превышающим максимально допустимое (25 бар), отсоедините бак и заглушите подводящий трубопровод.
Контроль давления в воздушной камере проводите при остановленном котле: отключающий кран должен быть закрыт, а кран слива – открыт; по окончании проверки закройте кран слива и вновь откройте отключающий кран.
Эксплуатация системы при закрытом отключающем кране не допускается.
Рекомендуется проверять давление в воздушной камере не реже одного раза в месяц и проводить профилактический осмотр бака один раз в год.
Не допускайте замерзания воды внутри бака.
Данная модель расширительного бака обеспечивает надежную работу системы отопления, эффективно компенсируя температурное расширение теплоносителя в системах с небольшим объёмом.
