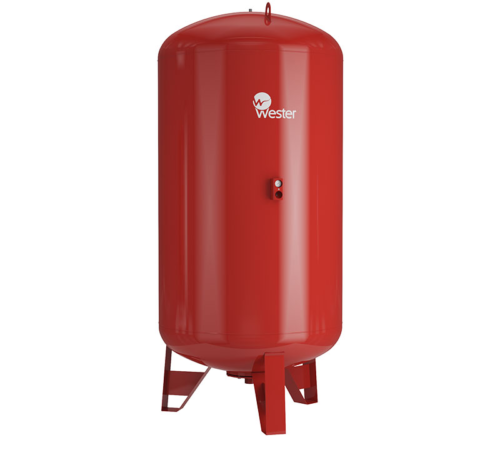

Бак расширительный WESTER WRV 10000 л 16 бар WRV10000-16

Расширительный бак WESTER WRV 10000 л 16 бар (WRV10000-16) предназначен для компенсации температурного расширения теплоносителя в замкнутых системах отопления. Данная модель рассчитана на рабочее давление 16 бар, а её объём составляет 10000 литров.

Конструкция и материалы:

Корпус бака выполнен из высококачественной углеродистой стали и имеет наружное покрытие из эпоксиполиполиэфира красного цвета (RAL 3020), что обеспечивает отличную защиту от коррозии и долговечность работы. Заменяемая мембрана изготовлена из EPDM, разделяя бак на две камеры:
– Воздушная камера – пространство между металлическим корпусом и мембраной, которое предварительно накачивается воздухом до 4 бар;
– Водяная камера – внутренняя полость мембраны, где располагается теплоноситель, не соприкасающийся с металлическими стенками бака.
Соединительные элементы включают латунный ниппель и углеродистый контрфланец с эпоксиполиполиэфирным покрытием (RAL 3020).

Конструкция бака и монтаж:

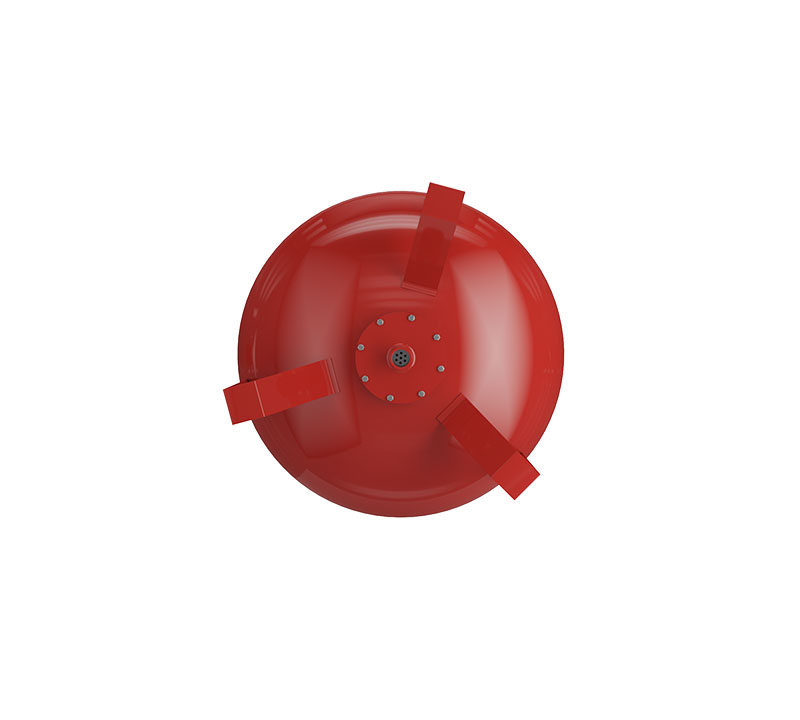

Бак имеет вертикальное исполнение и предназначен для напольного монтажа на устойчивых опорах. Подключение к системе осуществляется сверху через соединительный узел с наружной резьбой 1 дюйм. Рабочей средой допускается использование воды с температурой от +1°C до +100°C, а также растворов гликолей до 50%. Максимальное рабочее давление не должно превышать 16 бар.

Технические характеристики:

– Объём: 10000 литров
– Рабочее давление: до 10 бар
– Предварительное давление в воздушной камере: 4 бар
– Материалы корпуса: углеродистая сталь с покрытием из эпоксиполиполиэфира (RAL 3020)
– Мембрана: EPDM
– Соединительные элементы: латунный ниппель и углеродистый контрфланец с аналогичным покрытием

Рекомендации по установке и эксплуатации:

Выбирайте место установки, защищённое от ударов, вибраций и атмосферных осадков, чтобы избежать механических повреждений и нарушения герметичности.
При подключении мембранного бака к трубопроводу системы установите отключающий кран и кран для опорожнения бака для оперативного обслуживания.
Перед монтажом подключите компрессор к ниппелю и накачайте воздушную камеру до расчетного давления (4 бар).
При испытании системы отопления с давлением, превышающим максимально допустимое (16 бар), отсоедините бак и заглушите подводящий трубопровод.
Контроль давления в воздушной камере проводите при остановленном котле: отключающий кран должен быть закрыт, а кран слива теплоносителя – открыт. После проверки закройте кран слива и вновь откройте отключающий кран.
Эксплуатация системы при закрытом отключающем кране на мембранном баке не допускается.
Проводите проверку давления в воздушной камере не реже одного раза в месяц и осуществляйте профилактический осмотр бака один раз в год.
Не допускайте замерзания воды внутри бака.
Данная модель расширительного бака обеспечивает надёжную работу системы отопления, эффективно компенсируя температурное расширение теплоносителя при изменении температур, а его конструкция оптимизирована для эксплуатации при рабочих давлениях 16 бар.
